Шахтные (рудничные) вагонетки ВГ(УВГ):ВГ0,8-600;ВГ1,2-600; ВГ1.3-600; ВГ1.4-600; ВГ1.6-600; ВГ2,5-900; ВГ3,3-900; В4,5-750Д; ВГ4,5-900Д в комплекте с крюковыми или автоматическими сцепками.
 |
Шахтные вагонетки ВГ (УВГ) предназначены для транспортировки горной массы и грузов, не выступающих за габариты шахтной вагонетки, по подземным выработкам и на промышленных площадках шахт и рудников. Шахтные вагонетки изготавливаются на ширину колеи 600, 750 и 900 мм с крюковыми или автоматическими сцепками. Вагонетки рудничные типа ВГ с вместмостью кузова 4,5 м изготавливаются так же с звеньевыми вращающимися сцепками. Разгрузка шахтных вагонеток с глухим кузовом осуществляется круговыми опрокидывателями. |
 |

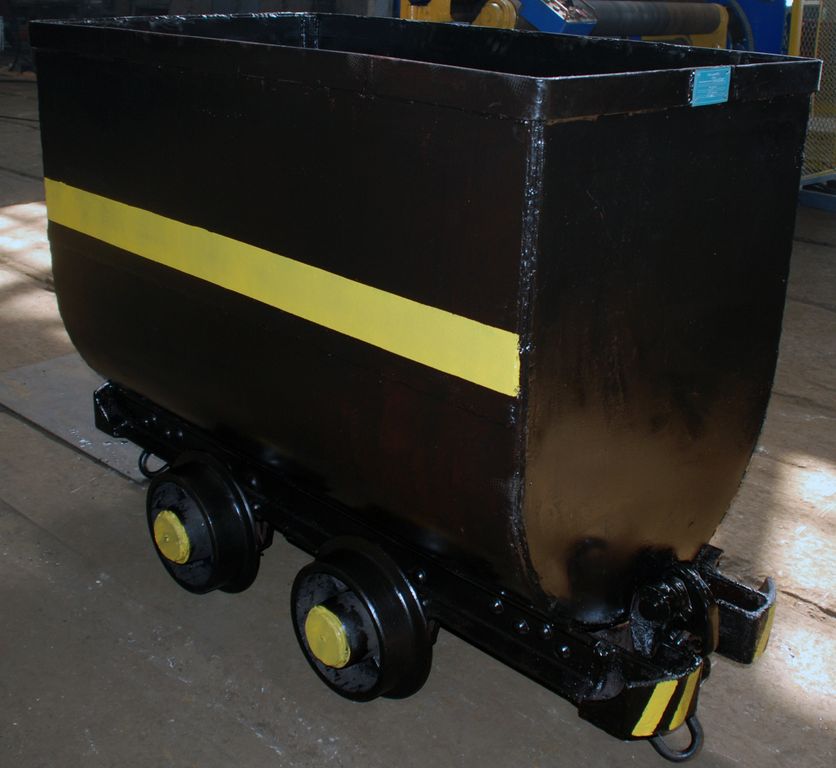

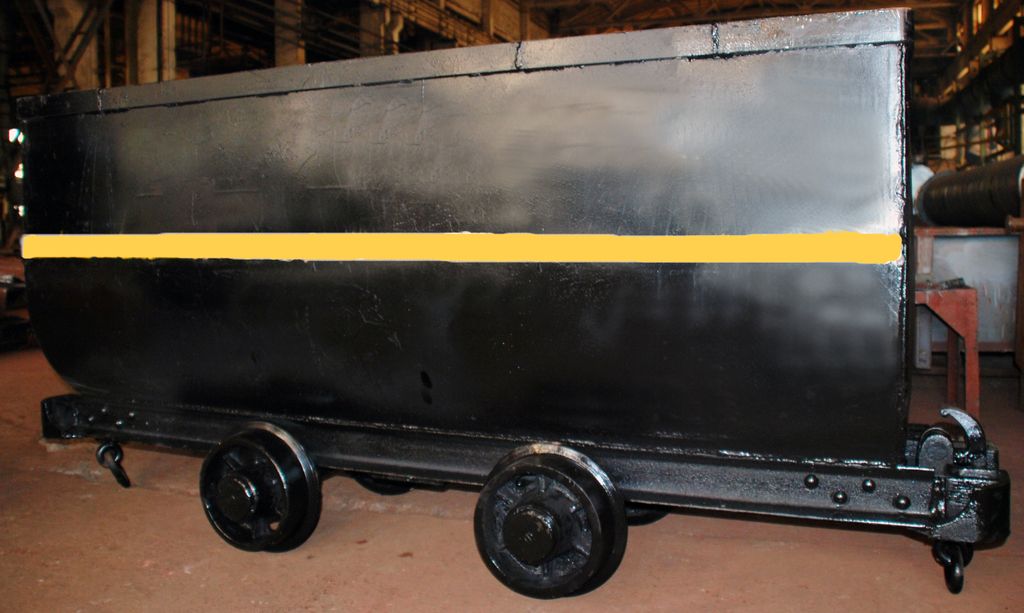

| Рудничная вагонетка ВГ4,5-750Д | Шахтная вагонетка ВГ1,2-600 |

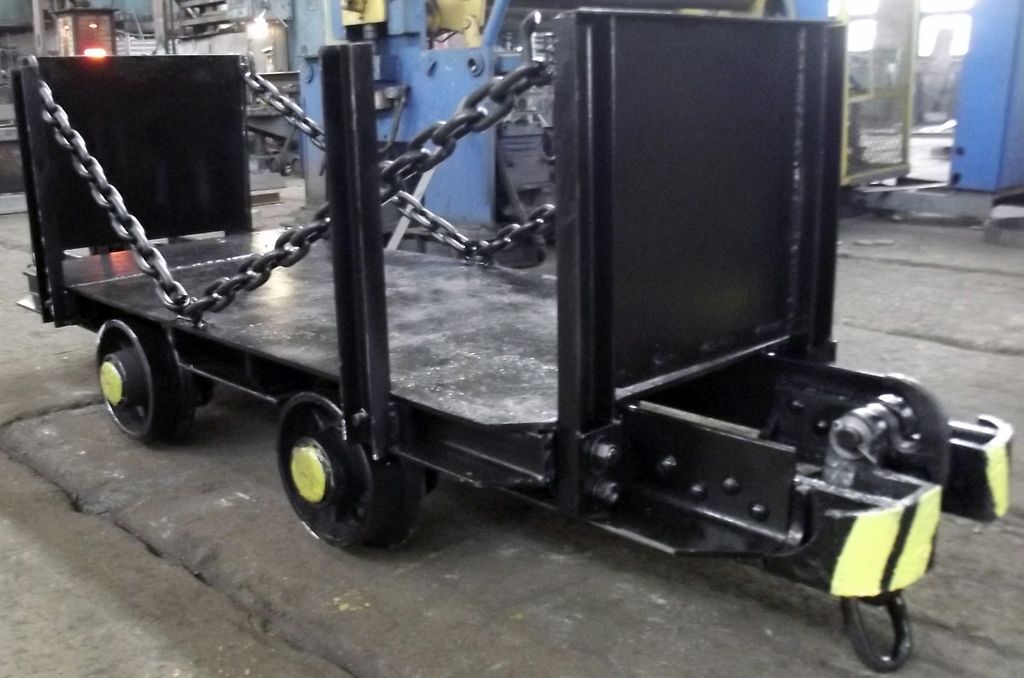

Платформы шахтных вагонеток (ТУ 12.44.12144-85)
|

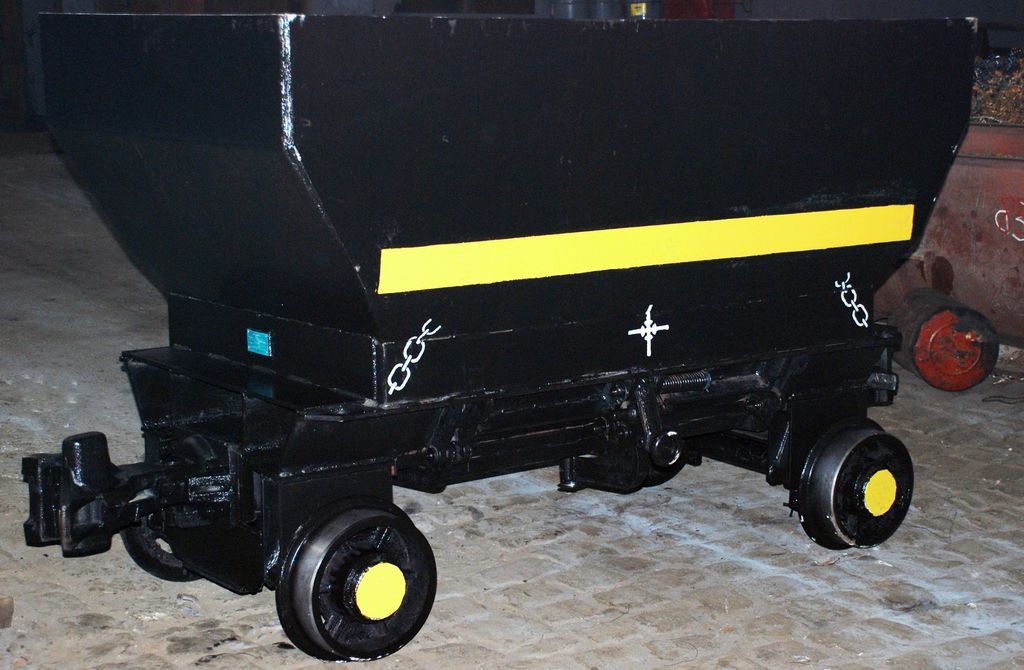

Шахтные вагонетки с донной разгрузкой ВДК2,5-900; ВДК3,3-900
Разгрузка независимо от ориентации вагонетки по отношению к разгрузочному пункту осуществляется при открывании днищ в процессе продвижения нерасцепляемого состава.
|
|

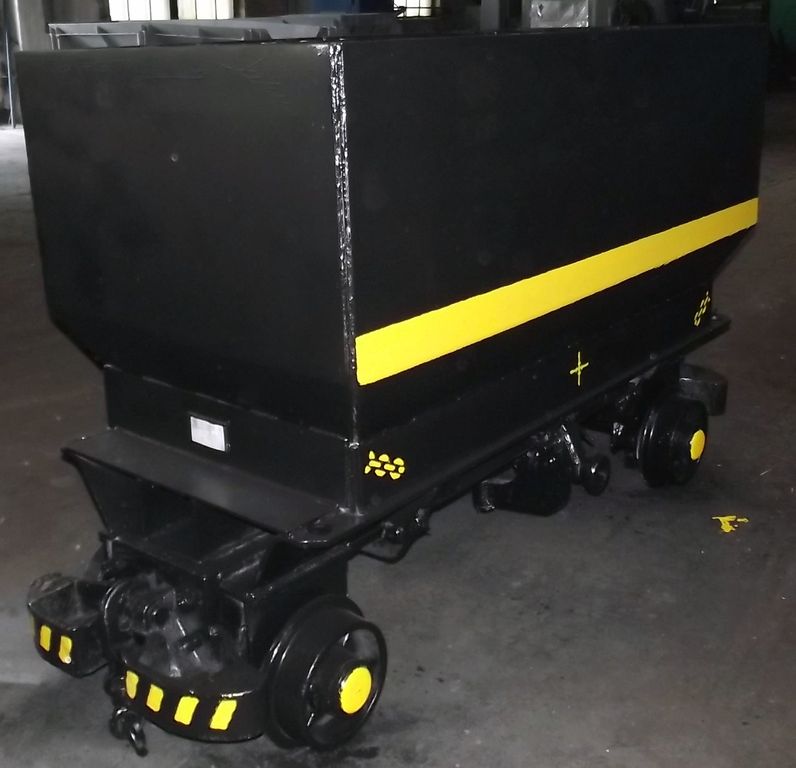

| Шахтная вагонетка с донной разгрузкой ВДК2,5К-900 |
|
|
Поезда секционные ПС-3,5-900 предназначены для транспортирования горной массы по главным откаточным выработкам шахт. Соответствуют требованиям КД.12.1.003. Состоят из секций передней, концевой и промежуточных. Комплектность поезда: секция передняя - 1шт., секция концевая - 1 шт., секции промежуточные - не более 28 шт. (по согласованию с заказчиком). Секции передняя и концевая оснащены автоматическими сцепками. Соединение секций между собой - шарнирное с амортизацией.
|

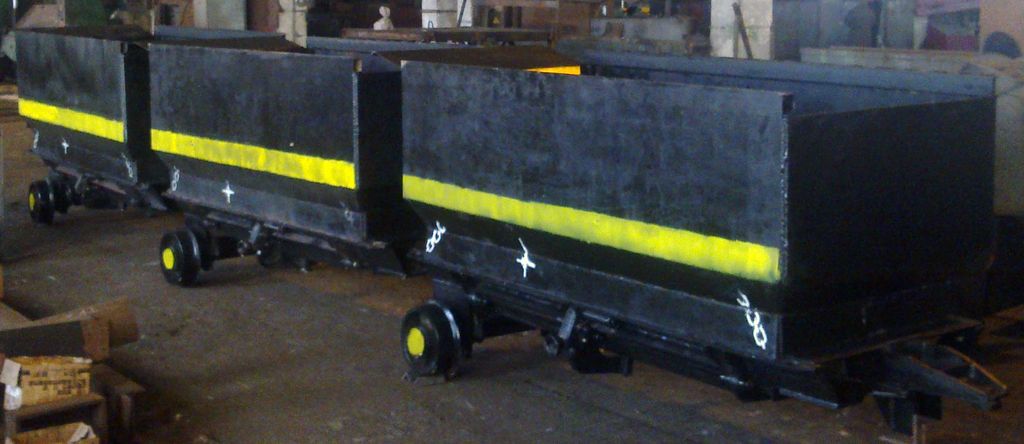

| Поезд секционный ПС 3,5-900 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАХТНЫХ ВАГОНЕТОК
| Наименование параметра и размера | Единица измерения | Норма для типа | |||||||||||
| ВГ 0,8-600 | ВГ 1,2-600 | ВГ 1,3-600 | ВГ 1,4-600 | ВГ 1,6-600 | ВГ 2,5-900 | ВГ 3,3-900 | ВГ4,5- 750Д | ВГ4,5- 900Д | ВДК-2,5- 900 | ВДК-3,3- 900 | ПС-3,5- 900 | ||
| Номинальная вместимость, V | м3 | 0.8 | 1.2 | 1,3 | 1,4 | 1,6 | 2,5 | 3,3 | 4,5 | 2,5 | 3,3 | 3,5 | |
| Максимальная грузоподъемность | т | 1.5 | 3 | 6 | 13,5 | 4,5 | 5,6 | 6,0 | |||||
| Колея, S | мм | 600 | 900 | 750 | 900 | ||||||||
| Длина, L | мм | 1500 | 1860 | 2000 | 2400 | 2700 | 2760 | 3410 | 3950 | 2450 | 3010 | 59700 | |
| Ширина, В | мм | 800 | 850 | 1240 | 1320 | 1350 | 1240 | ||||||
| Высота от головки рельса, В | мм | 1300 | 1230 | 1200 | 1300 | 1550 | 1500 | 1240 | 1240 | ||||
| Жесткая база, С | мм | 450 | 550 | 650 | 800 | 1100 | 1250 | 1670 | 1870 | ||||
| Диаметр колеса по ободу катания, Д | мм | 300 | 350 | 400 | 350 |
||||||||
| Высота сцепки от оси до головки рельса, Н | мм | 320 | 365 | ||||||||||
| Масса не более | кг | 560 | 615 | 650 | 660 | 690 | 1130 | 1270 | 4000 | 4100 | 1550 | 1640 | 29273 |
